Lochkreisversatzschraube M12x1,5 / Kegelbund / 28 mm / SW17 – Carbonado

Ausgleich einer geringen Lochkreisabweichung

Lochkreisversatzschrauben werden zur Montage von Felgen verwendet, deren Lochkreis geringfügig vom Lochkreis der Radnabe des Fahrzeugs abweicht. Die spezielle Konstruktion mit einer beweglichen Auflagefläche ermöglicht den Ausgleich eines geringen Versatzes zwischen der Schraubenachse und der Bohrung in der Felge.

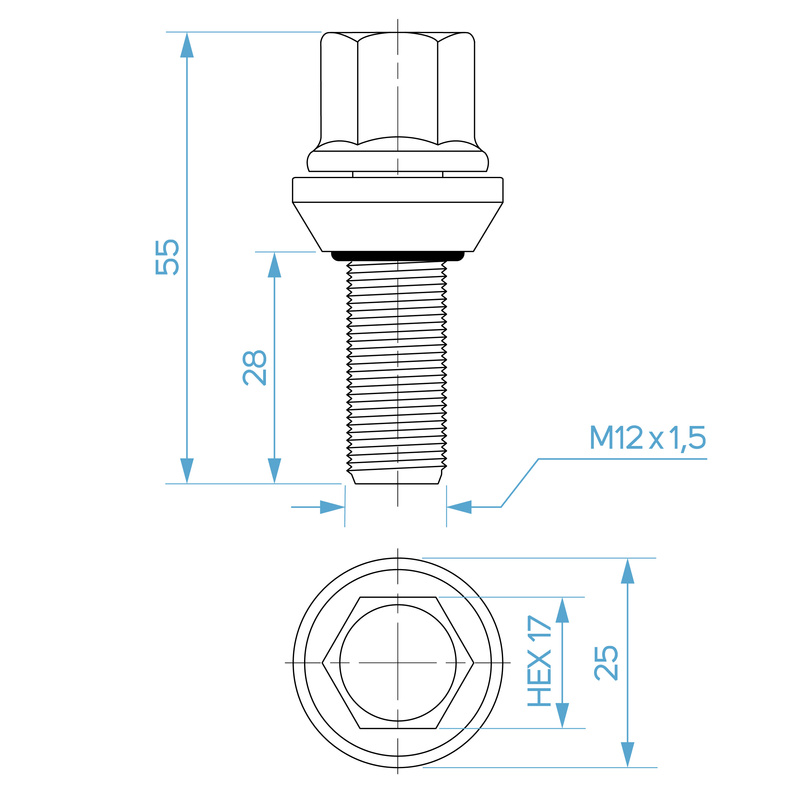

Die Schraube besitzt ein M12x1,5-Gewinde, eine Gewindelänge von 28 mm, einen Kegelbund und einen Schraubenkopf für eine Schlüsselweite von 17 mm. Sie kann mit entsprechend ausgewählten Leichtmetall- und Stahlfelgen verwendet werden.

Die Differenz der PCD-Werte darf 2 mm nicht überschreiten. Beispielsweise ermöglichen Lochkreisversatzschrauben die Montage von:

• einer 5x112-Felge auf einer 5x110-Radnabe,
• einer 5x110-Felge auf einer 5x112-Radnabe,

sofern alle übrigen Parameter der Felge und der Befestigungselemente korrekt auf das Fahrzeug abgestimmt sind.

Lochkreisversatzschrauben sind nicht zum Ausgleich größerer Lochkreisabweichungen bestimmt und ersetzen nicht die korrekte Zentrierung der Felge auf der Radnabe!

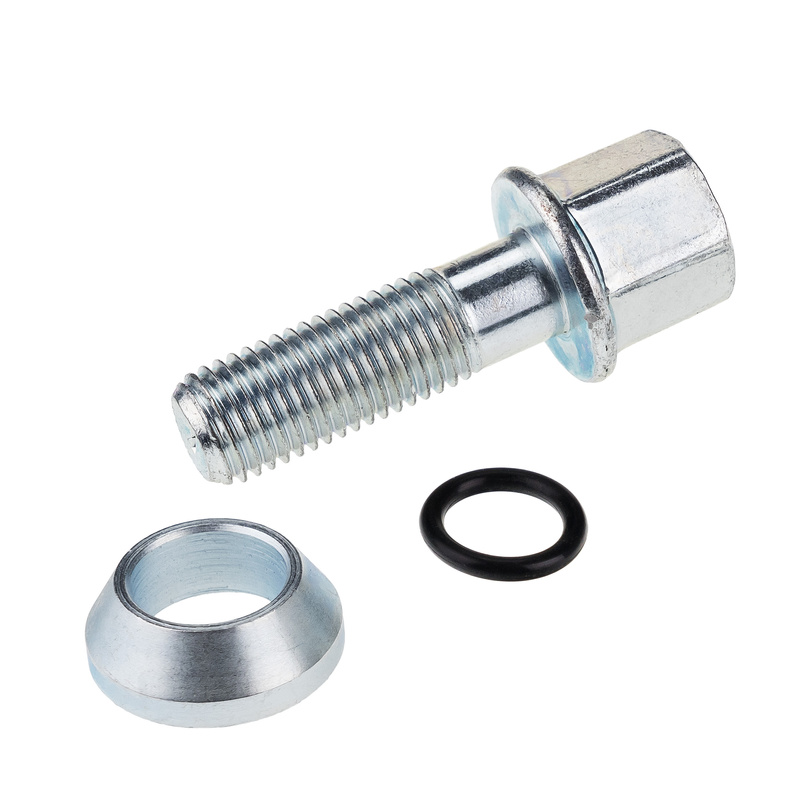

Bewegliche Auflagefläche

Ein charakteristisches Merkmal der Schraube ist der bewegliche Kegelbund, der sich gegenüber der Achse des Schraubenschafts verschieben kann. Dadurch kann sich die Position der Auflagefläche bei einer geringen Lochkreisabweichung an die Aufnahme der Felge anpassen. Nach dem Anziehen sorgt die Schraube dafür, dass die Felge in ihrer vorgesehenen Aufnahme korrekt angepresst wird.

Zinkbeschichtung

Die Oberfläche der Schraube ist mit einer Zinkbeschichtung geschützt, die dem Stahlbauteil Korrosionsschutz bietet und ihm eine helle, ästhetische Oberfläche verleiht. Verzinkungen werden häufig zum Schutz von Befestigungselementen eingesetzt, die Feuchtigkeit und Witterungseinflüssen ausgesetzt sind.

Festigkeitsklasse 10.9

Die Schraube besitzt die Festigkeitsklasse 10.9 und eignet sich für Verbindungen, die eine hohe mechanische Festigkeit erfordern. Diese Klasse beschreibt die mechanischen Eigenschaften der Schraube, darunter ihre Zugfestigkeit und Streckgrenze. Die Kennzeichnung 10.9 ist in den Schraubenkopf eingeprägt.

Kennzeichnung zur einfachen Identifikation

Auf dem Schraubenkopf sind Angaben zu Gewindedurchmesser und Gewindesteigung eingeprägt, sodass die grundlegenden Parameter ohne zusätzliche Messwerkzeuge einfach identifiziert werden können. Auf dem Schraubenkopf befindet sich außerdem die Kennzeichnung der Festigkeitsklasse 10.9.

Korrekte Montage

Vor der Montage ist sicherzustellen, dass Gewinde, Schraubenlänge, Art der Auflagefläche und zulässige PCD-Abweichung zur verwendeten Felge und zum Fahrzeug passen.

Die Schrauben sind mit dem vom Fahrzeug- oder Felgenhersteller vorgeschriebenen Drehmoment anzuziehen. Für das abschließende Anziehen wird die Verwendung eines Drehmomentschlüssels empfohlen, um das korrekte Anziehdrehmoment einzuhalten.

Carbonado – Zubehör für die Radmontage

Die Schraube gehört zum Zubehörsortiment der Marke Carbonado, das unter anderem Radschrauben und Radmuttern, Felgensicherungen sowie Zentrierringe umfasst. Carbonado Produkte sind für die Montage und Ausstattung von Felgen vorgesehen, mit besonderem Augenmerk auf Fertigungsgenauigkeit und die korrekte Abstimmung der technischen Parameter.
