Adapter für den Einbau von TPMS-Sensoren

Ventil / Adapter für die Montage von TPMS-Drucksensoren

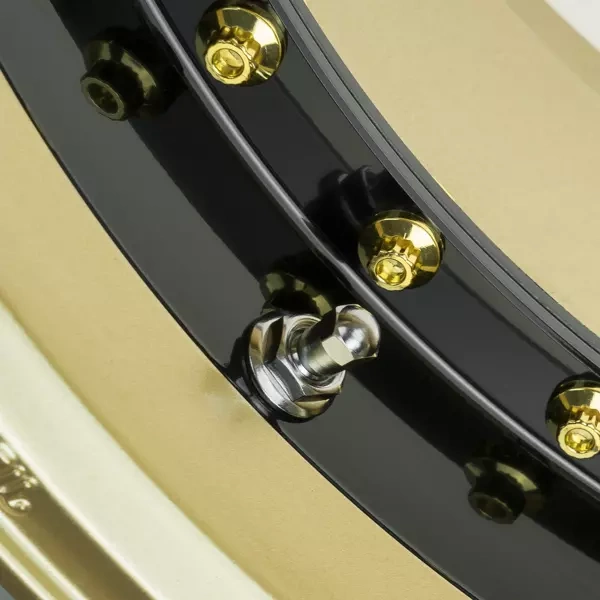

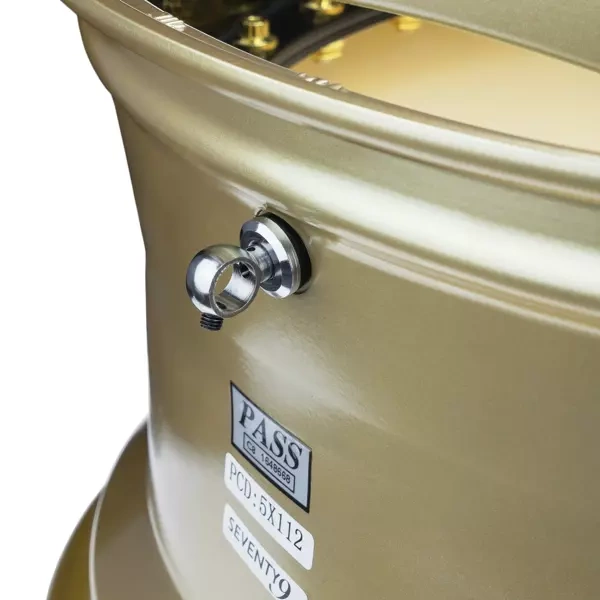

Drehbares Aluminiumventil mit Adapter für die Montage eines TPMS-Drucksensors mit seinem Ventil auf einer Felge, deren Profil die Verwendung des Sensors auf einem Standardventil nicht zulässt. Das Ventil/Adapter passt auf alle Arten von Aluminiumfelgen mit einer Ventilöffnung von 11,3 mm Durchmesser.

Um den Sensor zu montieren, wird auch ein entsprechendes Ventil benötigt. Die Installation besteht darin, den Ventilschaft mit dem darauf montierten Sensor (es kann sich auch um einen Sensor mit integriertem Ventil handeln) in die Adapterklemme zu setzen.

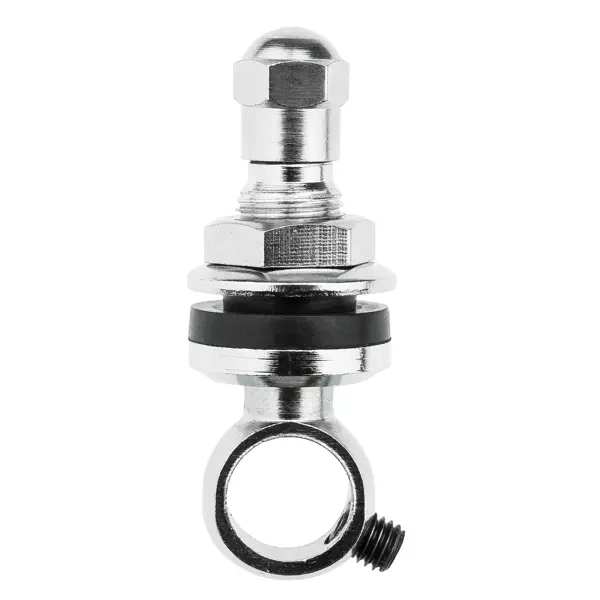

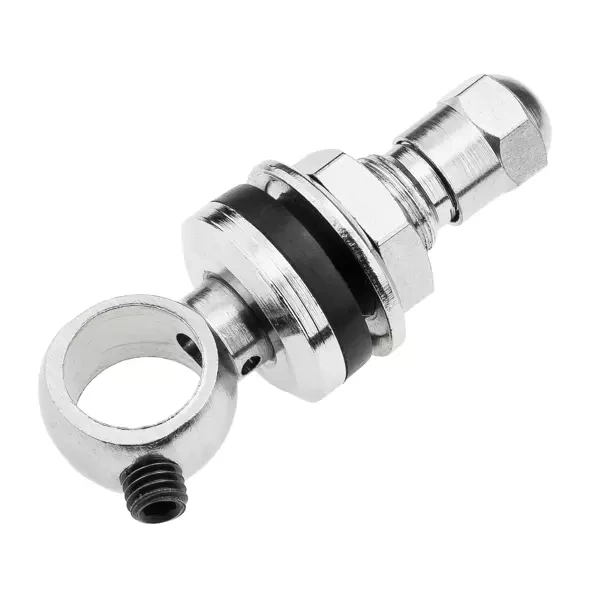

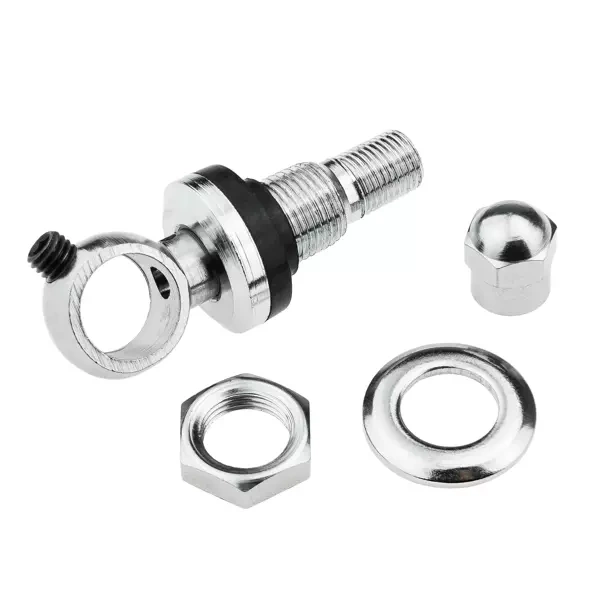

Elemente des Ventils/Adapters

• Metallischer Ventilschaft mit Sensorhalterung,
• Gummidichtung,
• Metallmutter zur Befestigung des Ventils an der Felge
• Metallunterlegscheibe
• Metallkappe mit Dichtung,
• Federeinsatz,
• Befestigungsschraube für den Sensor.

Abmessungen des Ventils / Adapters

• Gesamthöhe: 55 mm
• Höhe ab Felge: 29 mm,
• für ein Felgenloch mit einem Durchmesser von 11,3 mm (+0,4 mm),
• Innendurchmesser der Klemme (zur Befestigung des Ventils mit dem Sensor): 11,2 mm

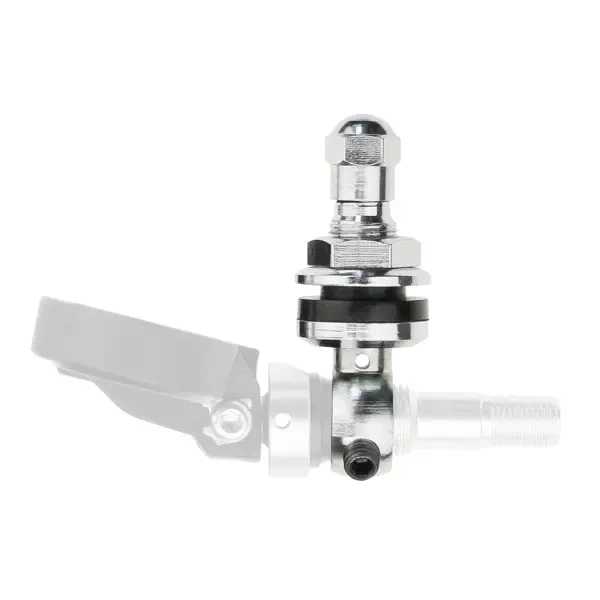

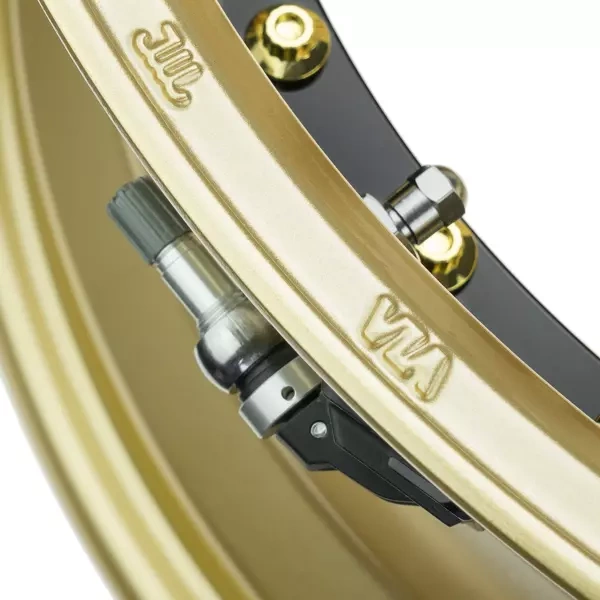

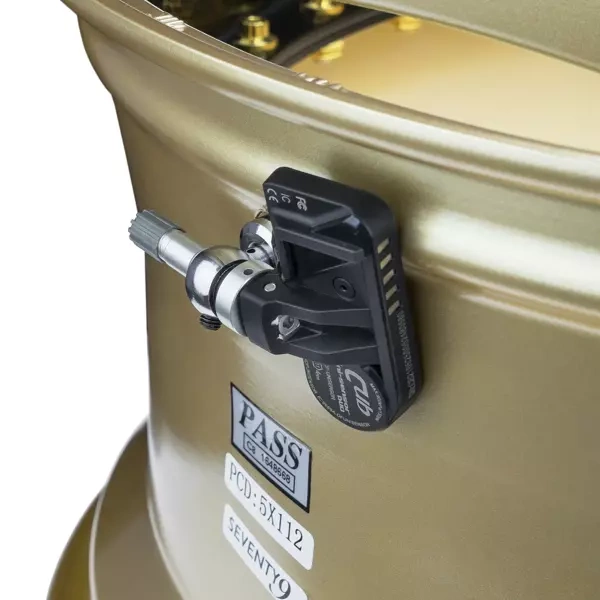

Hinweis - der auf den Fotos abgebildete TPMS-Sensor (zusammen mit dem Ventil) ist nicht Teil des Sets.
