Zweiteiliges Set mit MIDI 1/2 Manometer - RQS

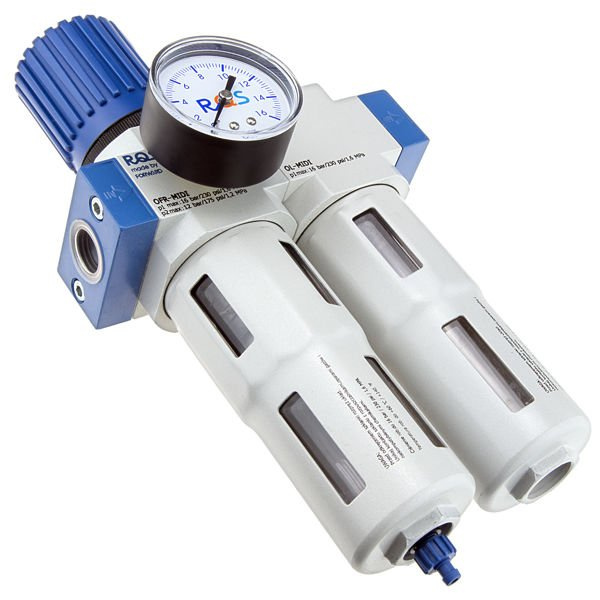

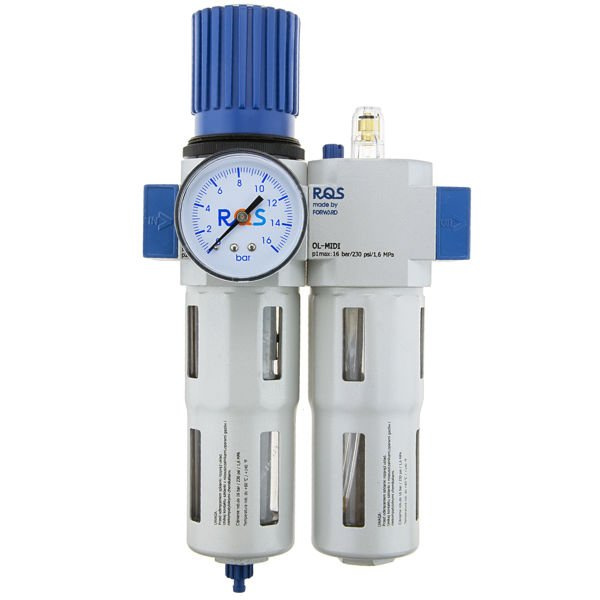

Zweiteiliges Set von RQS für den Einsatz in einem pneumatischen System. Besteht aus einem Filter-Reduziermodul und einem Ölspender. Es erfüllt die folgenden Funktionen:

• Reinigung der Luft von Öl, Kondensat und Partikeln,
• Einstellung und Aufrechterhaltung eines konstanten Ausgangsdrucks,
• Sättigung der Druckluft, die denzu schmierenden Verbrauchern zugeführt wird, mit Öl .

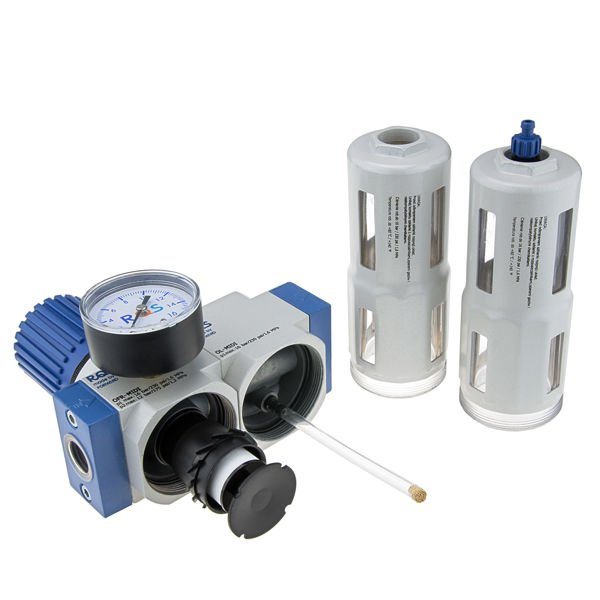

Das Filtermodul ist mit einem 40 μm Filtereinsatz ausgestattet. Das Kondensat wird in einem aufschraubbaren Behälter mit manuellem Ablass aufgefangen. Wenn der Behälter voll ist (ca. 10 mm unterhalb des Filtereinsatzes), muss das Kondensat durch Öffnen des Ablassventils entfernt werden.

DieÖldosierung wirdüber eine Schraube im oberen Teil der transparenten Kuppel des Spenders eingestellt .Die abgegebene Ölmenge liegt zwischen 1 und 12 Tropfen pro 1.000 Liter Luftdurchsatz.

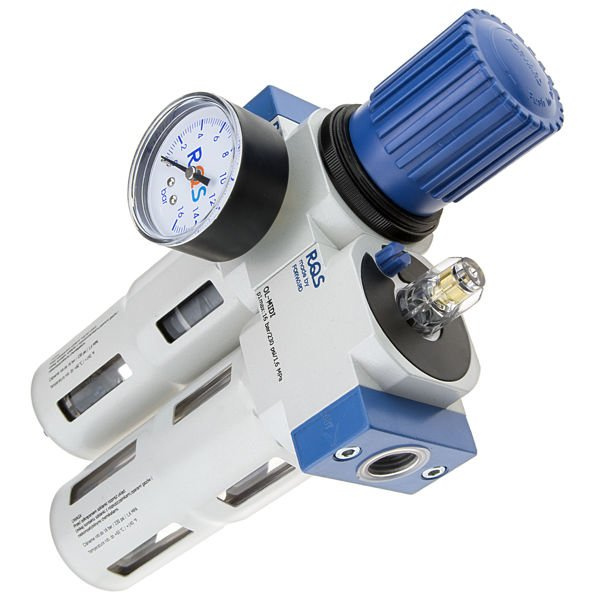

Die Einstellung des Drucks erfolgt über einen praktischen Drehknopf am Filterregler. Der Drehknopf ist mit einer Sperre versehen, um eine unbeabsichtigte Veränderung der Einstellung zu verhindern - er muss vor der Einstellung durch Ziehen nach oben entriegelt werden. Der Messbereich des Manometers beträgt 0 - 16 bar. Die Skala ist in bar mit einer Teilung von 0,2 bar eingeteilt. Das Manometer kann in einen Anschluss am Gehäuse des Filter-Reduzierers eingebaut werden - es stehen zwei Anschlüsse zur Auswahl: vorne oder hinten. Bei Nichtgebrauch sollte der Anschluss mit dem mitgelieferten Stopfen verschlossen werden.

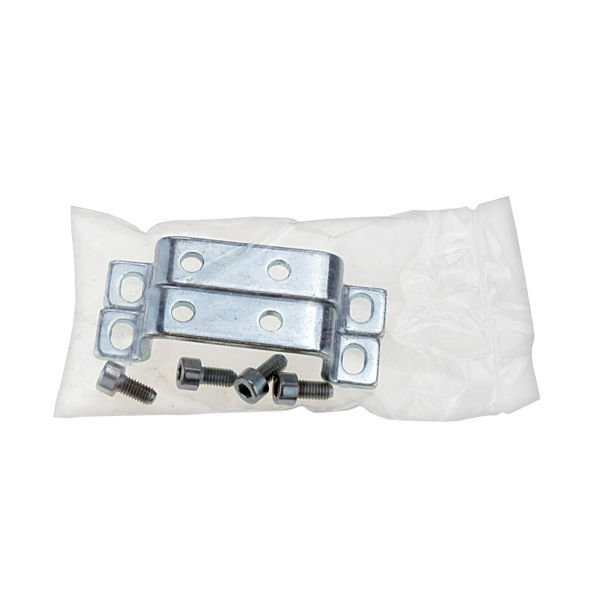

Ein hinterer Befestigungswinkel mit Schrauben ist im Lieferumfang enthalten.
